Thermografie elektrischer Anlagen
Die beiden Normen VdS 2859 sowie die DIN 54191 beschreiben die Anforderungen an die Kameratechnik und das Prüfpersonal sehr gut. Der prüfende Techniker sollte über die bereits oben genannten Zertifizierungen verfügen. Hier sind nochmal explizit die DIN EN ISO 9712 und die VdS 2859 aufgeführt. Die Berichtserstellung bei der Thermografie elektrischer Anlagen sollte nach VdS 2860 erfolgen. Auch die eingesetzte Wärmebildkamera Technik muss ebenfalls einem bestimmten Anforderungsprofil entsprechen.
Vorteile der Thermografie an elektrischen Anlagen
- Thermische Dokumentation den Anlagenzustände
- Fehlerstellen können sehr früh erkannt werden
- Produktionsprozesse erhöhen die Verfügbarkeit
- Das Risiko eines Brandes wird minimiert
Prüfbereiche und Prüftechnik
Generell können sämtliche Spannungsebenen (Niederspannung 230 V bis Höchstspannung 380k V) geprüft werden, je nach eingesetzter Prüftechnik. Hier müssen bestimmte Voraussetzungen und Mindestanforderungen eingehalten werden, die zum Teil in den oben genannten Richtlinien und Normen aufgeführt werden. Um Hochspannungsleitungen zu thermografieren muss zwingend eine Teleobjektiv eingesetzt werden, um die großen Distanzen zu überbrücken und ein gut aufgelöstes Infrarotbild zu erhalten. Bei der Thermografie elektrischer Anlagen im Niederspannungsbereich reicht im Normalfall ein Standard Objektiv aus. Die geometrische Auflösung der IR-Kamera muss aber in Verbindung mit der jeweiligen Optik ausreichen, um so die korrekte Temperatur der Auffälligkeiten zu bestimmen. Die kann ab 2023 durch den CNPP Auflösetest D19 nachgewiesen werden.
Beispiele für die Thermografie elektrischer Anlagen

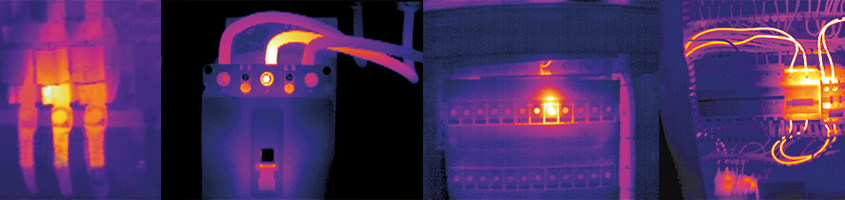

Da, wie oben bereits erklärt, die verschiedensten Spannungsebenen mit Wärmebildtechnik geprüft werden können, ist die Thermografie elektrischer Anlagen sehr vielfältig. Hier ein paar Beispiele, wo die Elektrothermografie zum Einsatz kommt:

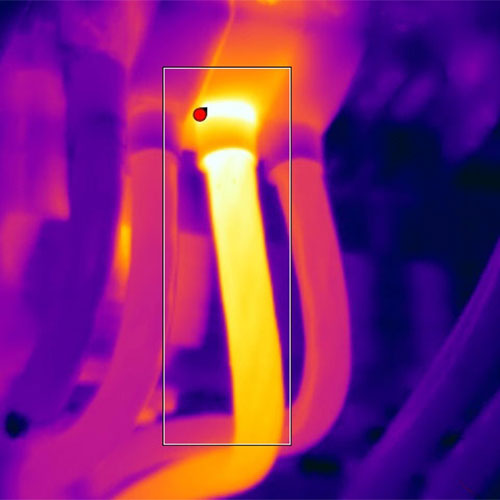

Beim Betrachten dieser vergleichenden Aufnahmen wird deutlich, dass die Problemstellen mit dem bloßen Auge nicht zu erkennen wären. Durch die Thermografie elektrischer Anlagen werden Fehlerquellen und Anomalien sichtbar gemacht, wodurch entstehende Schäden verhindert werden können.
Beratung und Kontakt
Haben Sie Fragen zur Thermografie elektrischer Anlagen, dem dafür benötigten Equipment oder suchen Sie nach jemandem, der die Elektrothermografie als Dienstleister für Sie durchführt? Dann sind Sie bei der viZaar industrial imaging AG genau richtig! Wir führen die Thermografie Ihrer elektrischen Anlagen gern für Sie durch und stehen Ihnen stets beratend zur Seite. Konktatieren Sie uns am besten direkt telefonisch unter +49 6475 91129-12 oder nutzten Sie unser Kontaktformular:
